Brugg kerfið mitt

[Squinchy]

Sælir félagar

Jæja þá er ég loksins farinn út í það að setja hitahald í suðupottinn minn

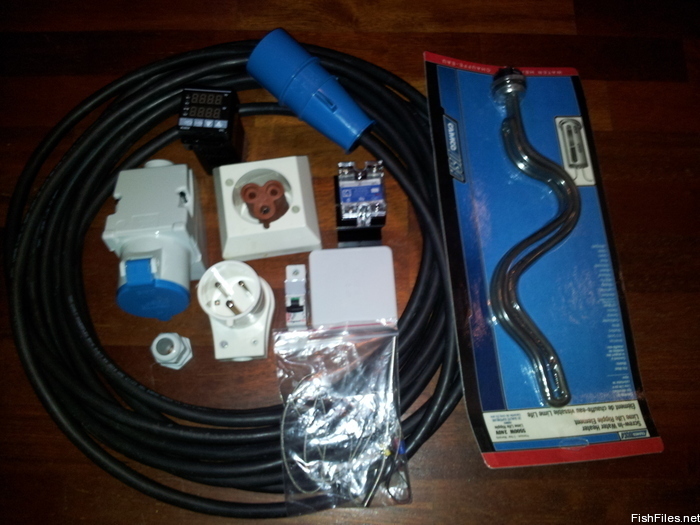

Þarna er ég búinn að safna saman ýmsum hlutum
10M af 6q kapal
2* 32A tengla og kær
PID styringu og hitanema
40A SSR
25A öryggi
tengidós
nippill
5.5KW hitahald

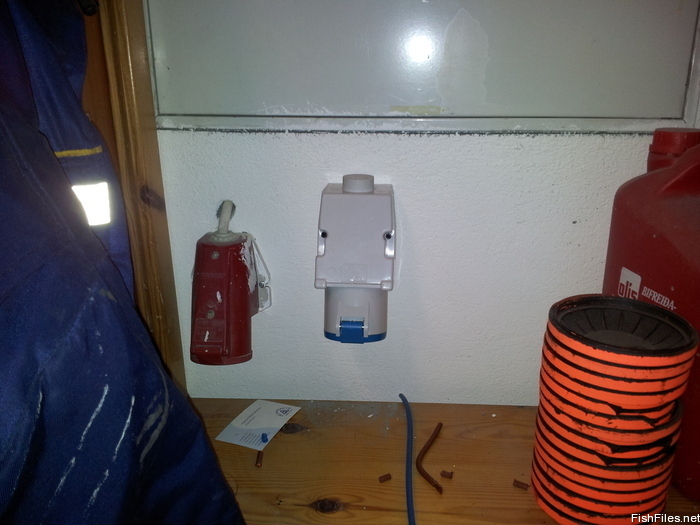

Er búinn að setja upp 32A tengilinn og öryggið komið í aðaltöfluna

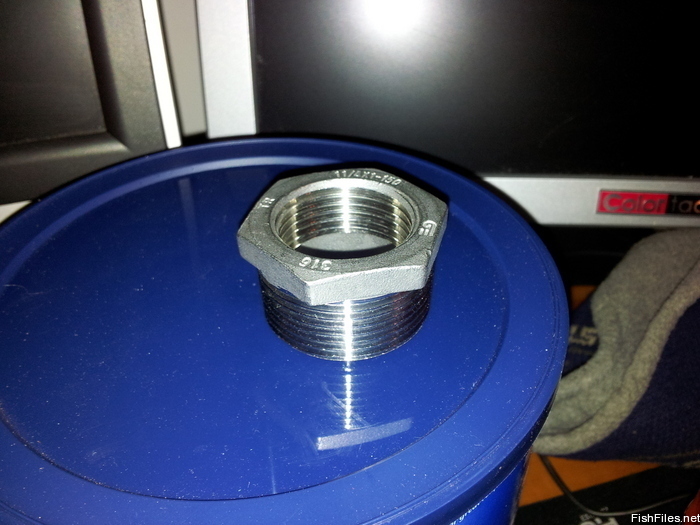

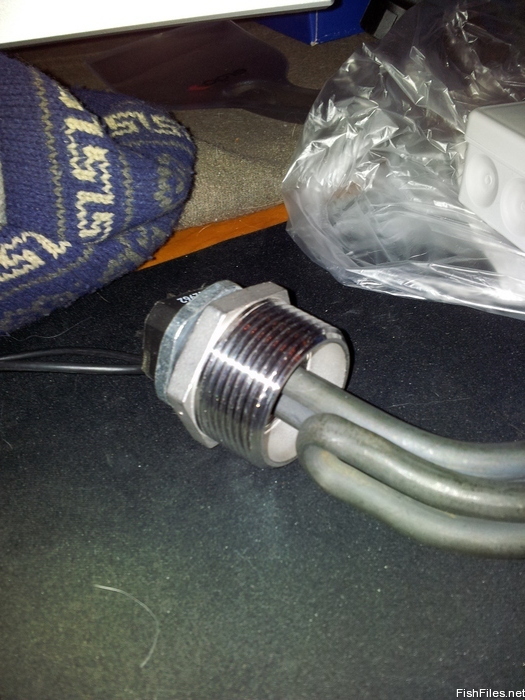

Eitt sem ég er að spá í er þessi "ró" sem ég ætla að nota á hitahaldið


Var að spá í að stytta þetta svo að aðeins róin væri eftir, er eitthvað sem mælir gegn því að saga þetta með járnsög ?

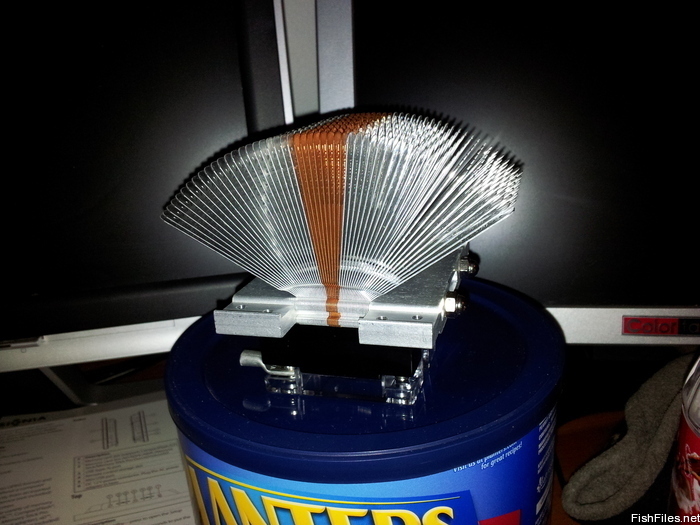

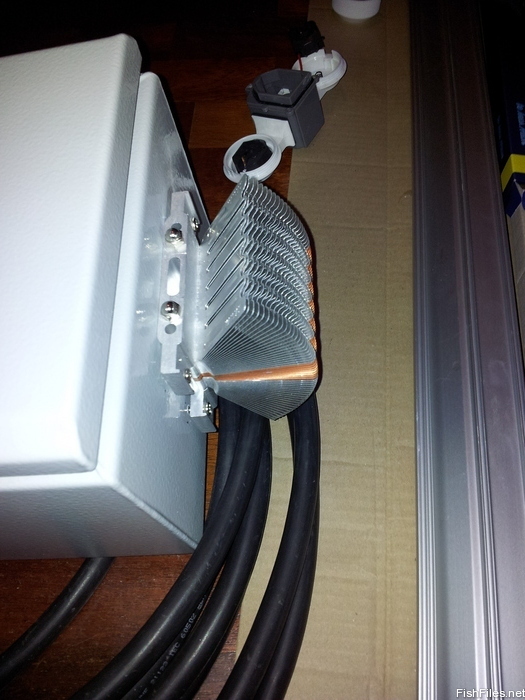

Hérna er svo kælingin sem ég er að spá í að nota fyrir SSR

[Maggi]

Gaman að þessu.

Mætti ég spyrja hvað eftirfarandi kostaði og hvar það var keypt
10M af 6q kapal
2* 32A tengla og kær

Var að spá í að stytta þetta svo að aðeins róin væri eftir, er eitthvað sem mælir gegn því að saga þetta með járnsög ?

Ef þú ert góður að saga þá er ekkert að því Mundu bara að oft sitja eftir litlar áfastar stálflísar sem þarf að pússa niður eða skafa. Annars er hægt að fá 1" ryðfríar rær hjá Metal í Hafnarfirði á ca 700 kall ef ég man rétt. Algjör óþarfi að eyðileggja minnkunina. Sé reyndar núna að þessi minnkun hjá þér er úr 316 stáli. Það er alls ekki auðvelt að saga svoleiðis með járnsög. Ég held þú myndir gefast upp frekar fljótt. Ég mæli með að kaupa bara nýja ró hjá Metal, Barka, Landvélum, ofl.

Svaka flott kæliplata. Hvar fékkstu hana?

[Squinchy]

Minnir að 32A tengillinn sé á ~1600.kr og klóin á ~1000.kr í húsasmiðjunni

kæliplatan er örgjörfa kæliplata frá zalman, hægt að fá svipaðar kæliplötur í flestum tölvuverslunum

[Squinchy]

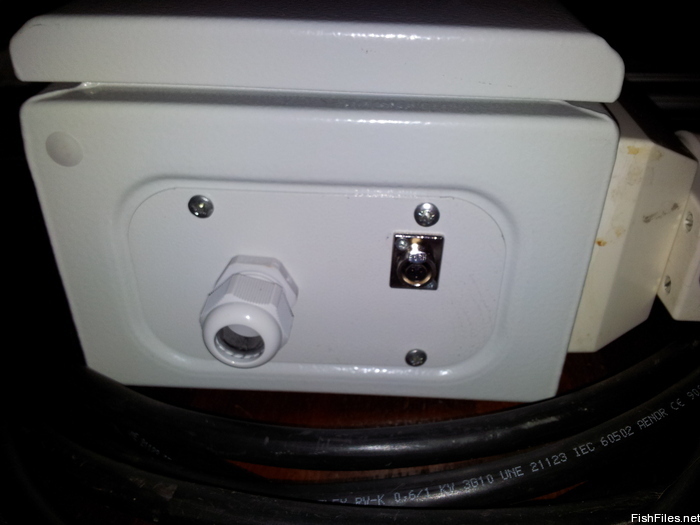

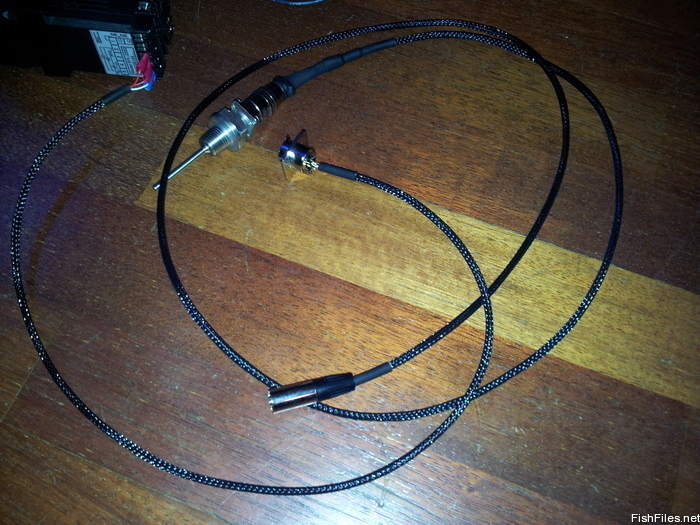

Skipti hitanemanum út fyrir týpu sem er með hraðtengi við nemann, fór svo í íhluti í dag og keypti nokkur herpi ádrög og fléttaða skermingu til að fá smá auka vörn utanum vírinn, setti svo mini XLR tengi á hinn endann


Fór einnir í Metal og fékk þar aðra ró sem hentar betur fyrir hitahaldið, splæsti einnir í riðfríann 1/2" krana, noppil og hné til að nota sem gegnum tak, þá held ég að ég sé búinn að skipta öllu út fyrir riðfrítt í pottinum

[hrafnkell]

Þetta er flott

Mini xlr tengin eru ansi þægileg, mæli sterklega með þeim. Ertu búinn að redda þér kassa fyrir stýringuna?

[Squinchy]

Takk, nei ekki ennþá er enn að leita

[Feðgar]

Sælir, við höfum verið að pæla, hverjir eru kostir þess að nota SSR yfir hefðbundinn spólurofa?

[Squinchy]

Spólurofi mun brenna fastur mjög fljótt ef hann er látinn rjúfa og tengja 20+A með stuttu millibili eins og PID stýring gerir, ssr hefur engar snertur sem mynda neista og brennur þar af leiðandi ekki fastur

[hrafnkell]

Þegar maður er með pid stýringu þá er maður venjulega með hana á 2-5sek duty cycle. Miðað við 2sek duty cycle, þá er maður að kveikja og slökkva amk 5000 sinnum í einni bruggun. Spólurofar eru venjulega gefnir upp fyrir nokkra tug þúsunda cycles, á meðan ssr mikið fleiri (óendanlega), og er mikið fljótara að slökkva/kveikja.

[Feðgar]

Já þið meinið, takk fyrir það

[Squinchy]

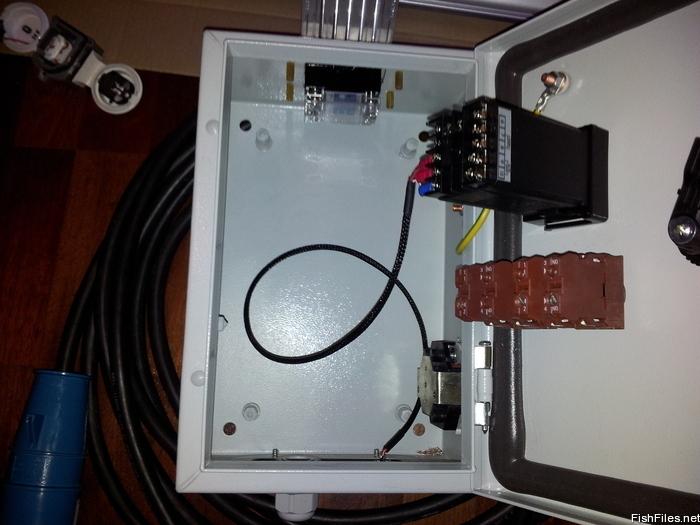

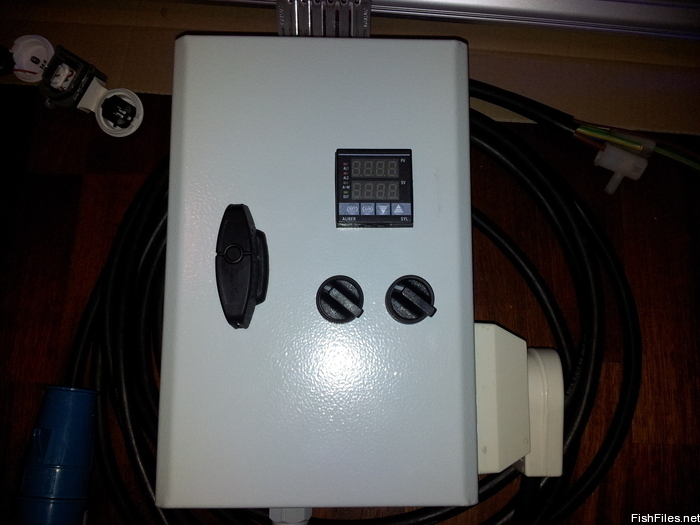

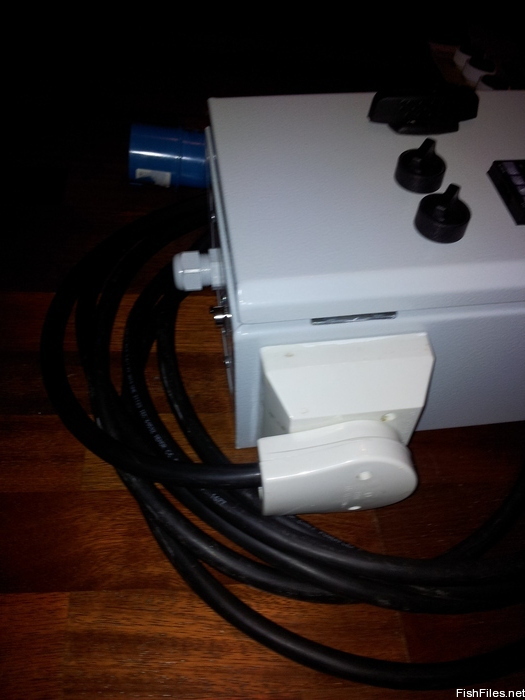

Allt að gerast





Þarf bara nokkur raðtengi og þá kemst þetta í gang

[Squinchy]

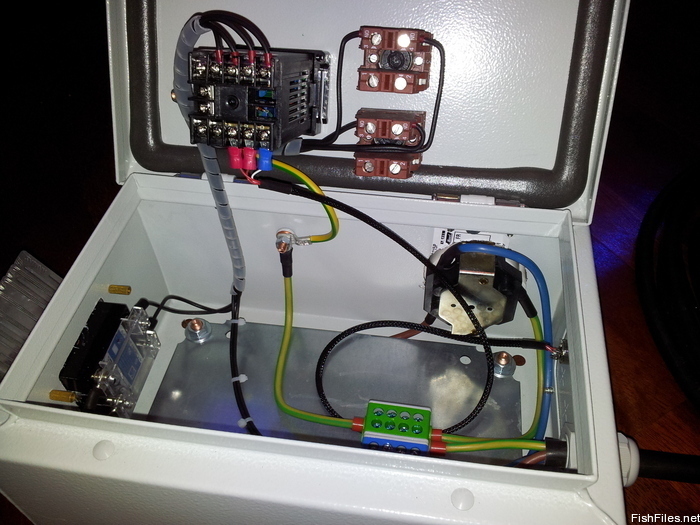

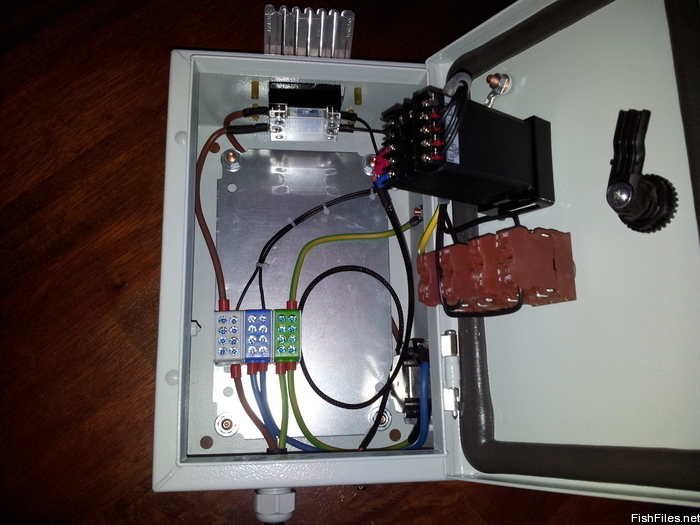

Tengja tengja tengja


Prufukeyrsla á eftir

[Squinchy]

Prufukeyrslan fór öll eftir óskum, frá 8°C upp í 98°C tók sirka 25 - 30 mínútur, SSR hitinn fór hæst upp í 22,9°C

[sigurdur]

Mjög flott.

[hrafnkell]

Flott, og flottur frágangur á kassanum. Annað en víraflækjan í mínum!

[Maggi]

Til hamingju með þetta.

Hvað hitaðir þú marga lítra af vatni?

Er það rétt skilið hjá mér að þú opnar og lokar (með snaranum) fyrir spennuna sem PID sendir frá sér inn á SSR? Þetta opnar þá fyrir straum inn á elementið og þessi uppsetning kallar ekki á spólurofa?

[gunnarolis]

Það er rétt. SSR kemur í staðinn fyrir spólurofann. SSR er snertilaus "spólurofi", þeas virkar eins og spólurofi nema án hreifanlegra hluta, þessvegna brennur hann ekki fastur og endist mun lengur en spólurofi.
